一、前期準備：明確加工依據與材料管控

1. 圖紙深化與技術交底

根據客戶提供的通風係統設計圖（含風管尺寸、走向、材質要求、壓力等級等），進行加工圖紙細化，標注關鍵參數：

風管截麵尺寸（矩形風管的長 × 寬、圓形風管的直徑）、壁厚（如低壓係統鍍鋅鋼板厚度≥0.5mm，高壓係統≥0.8mm）；

連接方式（咬口連接、法蘭連接、焊接等，需匹配係統壓力：低壓係統常用咬口，高壓係統用法蘭）；

特殊要求（如防火風管需內襯防火板、防腐風管需做鍍鋅或噴漆處理）。

組織加工團隊進行技術交底，明確加工精度標準（如咬口平整度誤差≤1mm，法蘭垂直度誤差≤2mm）。

2. 材料選型與檢驗

按圖紙要求采購原材料：

金屬板材：鍍鋅鋼板（性價比高，適用於一般通風）鍍鋅風管加工廠、不鏽鋼板（耐腐蝕，適用於食品車間、化工場所）、鋁板（ lightweight，適用於潔淨室）；

輔助材料：法蘭角鋼（或槽鋼）、密封膠（防火型、耐溫型）、鉚釘、焊條等。

材料進場檢驗：檢查板材厚度、鍍鋅層質量（無起皮、鏽蝕）、材質證明（如不鏽鋼的材質報告），確保符合設計要求。

二、板材加工：核心成型環節

1. 切割下料

根據細化圖紙的尺寸，對板材進行裁剪，確保下料精度：

小型加工：使用剪板機手動或半自動切割，適合簡單矩形風管；

大型 / 批量加工：采用數控等離子切割機、激光切割機，通過電腦編程輸入尺寸，實現自動切割，誤差可控製在 ±0.5mm 內，尤其適合異形風管（如彎頭、三通）。

切割後需去除板材邊緣的毛刺、飛邊，避免後續加工時劃傷手部或影響密封。

2. 板材成型：製作風管本體

根據風管截麵形狀（矩形或圓形），通過機械壓製成型：

矩形風管成型：

壓筋加固：對大尺寸風管（如邊長＞630mm 的矩形風管），用壓筋機在板材表麵壓製加強筋，增強風管剛度，防止變形；

咬口加工：將板材邊緣折成特定形狀的咬口（如單咬口、聯合角咬口、轉角咬口），通過咬口機咬合連接，形成風管的直段部分（咬口嚴密性是防漏風的關鍵，需確保咬合深度一致）。

圓形風管成型：

卷圓：將切割後的條形板材通過卷圓機卷成圓筒狀，保證圓度（直徑誤差≤3mm）；

接縫處理：采用咬口連接（低壓係統）或焊接（高壓係統、不鏽鋼風管），焊接後需打磨焊縫，避免氣流阻力過大。

三、部件加工：風管配件製作

風管係統除直管段外，還需配套彎頭、三通、四通、變徑管（大小頭）、法蘭等部件，確保氣流順暢過渡：

1. 彎頭 / 三通加工

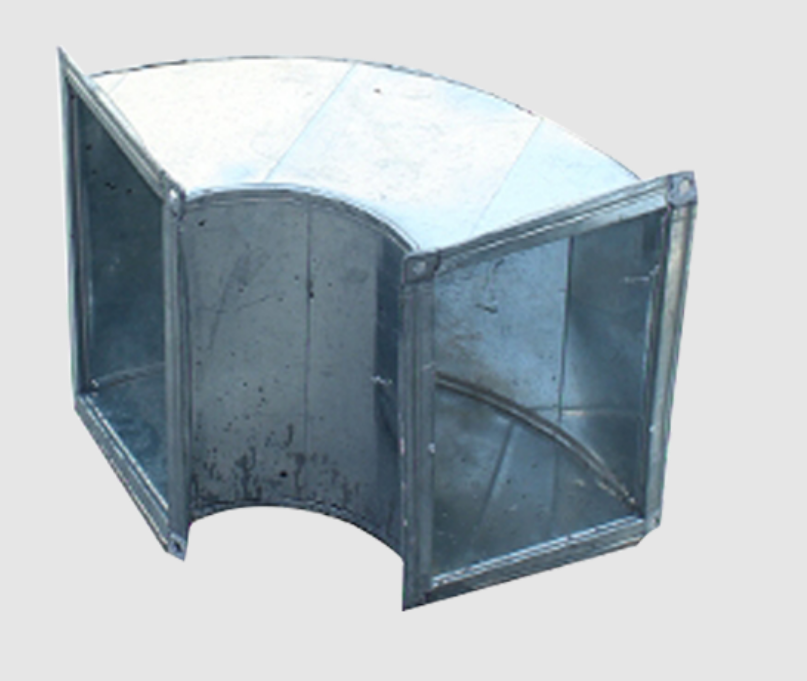

彎頭：根據風管尺寸和轉彎角度（如 90°、45°）優質不鏽鋼風管加工，將板材切割成扇形或多段矩形，通過咬口或焊接拚接成弧形或直角彎頭，必要時加裝導流片（減少風阻）；

三通 / 四通：按分支管道的尺寸，在直管段上切割開口，將分支管與主管焊接或咬口連接，確保接口處平整，避免漏風。

2. 法蘭製作與安裝

法蘭是風管連接的關鍵部件，需與風管尺寸匹配：

矩形風管法蘭：用角鋼（如 L30×3、L40×4）通過切割機下料、焊接成矩形框架，打磨焊渣後鑽孔（用於螺栓連接）；

圓形風管法蘭：用扁鋼或角鋼卷圓焊接，確保法蘭平麵與風管軸線垂直（垂直度誤差≤1mm/m）。

法蘭安裝：將法蘭與風管端部通過鉚釘（或焊接）固定，保證法蘭麵平整，與風管中心線垂直，縫隙處用密封膠填充。

四、連接與組裝：形成風管段

1. 直管段拚接

咬口連接：將相鄰直管段的咬口部分扣合，用壓筋機壓實，確保嚴密性（低壓係統可采用此方式，高壓係統需額外打密封膠）；

法蘭連接：將兩個風管的法蘭對齊，穿入螺栓（間距≤150mm），加裝墊片（如橡膠墊、石棉墊，根據係統溫度選擇），均勻擰緊螺母，避免法蘭變形。

2. 部件組裝

將彎頭、三通、變徑管等配件與直管段通過咬口或法蘭連接，形成完整的風管段，組裝後檢查：

整體平整度：風管直線度誤差≤3mm/m，總誤差≤20mm；

密封性：用燈光檢測法（在風管內放置光源，外部觀察是否有漏光）或壓力測試（低壓係統測試壓力 1000Pa，保持 1min 壓力降≤50Pa）。

五、表麵處理與防護

金屬風管：

除鏽：若加工過程中鍍鋅層破損，需補刷鋅漆或防腐漆；

防火處理：消防排煙風管需在表麵噴塗防火塗料（耐火極限≥1.0h）；

非金屬風管（如玻璃鋼風管）：檢查表麵是否有氣泡、裂紋，必要時塗覆樹脂加固。

臨時防護：加工完成後，用塑料膜包裹風管端口，鍍鋅不鏽鋼通風管道防止運輸、安裝過程中進入灰塵、雜物。

六、質量檢驗與標識

按規範進行逐項檢驗：尺寸偏差、咬口 / 法蘭質量、密封性、表麵處理等，不合格品需返工；

標識：在風管表麵標注規格型號（如 “800×400mm”）、係統編號（如 “空調送風 - 1”）、壓力等級（如 “P=500Pa”），便於安裝時識別。
